Контроль резьбы

Обработка резьбовых поверхностей

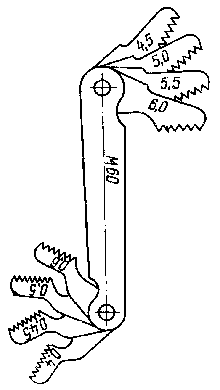

Шаг резьбы измеряют резьбовыми шаблонами. Резьбовой шаблон представляет собой пластину (рисунок слева вверху), на которой нанесены зубцы с шагом резьбы, обозначаемым на плоскости шаблона. Набор шаблонов для метрической или дюймовой резьбы скрепляется в кассету. Резьбовыми шаблонами определяют только шаг резьбы. Правильность выполненной на детали внутренней и наружной резьбы комплексно оценивают с помощью резьбовых калибров (рисунок слева внизу). Резьбовые калибры разделяются на проходные, имеющие полный профиль резьбы и являющиеся как бы прототипом детали резьбового соединения, и непроходные, контролирующие только средний диаметр резьбы и имеющие укороченный профиль. Перед контролем проверяемые детали необходимо очистить от стружки и грязи. С калибрами следует обращаться осторожно, чтобы на рабочей резьбовой поверхности не появились забоины и царапины. Для измерения наружного, среднего, внутреннего диаметров и шага резьбы применяют резьбовые микрометры (рисунок вверху справа). Резьбовой микрометр имеет в шпинделе и пятке посадочные отверстия, в которые устанавливают комплекты сменных вставок, соответствующие измеряемым элементам резьбы. Для удобства измерений резьбовой микрометр закрепляют в стойке, а затем настраивают по шаблону или эталону. Схема измерений микрометром показана на рисунке внизу справа. При настройке микрометра по резьбовым эталонам погрешность измерений 0,01-0,1 мм.

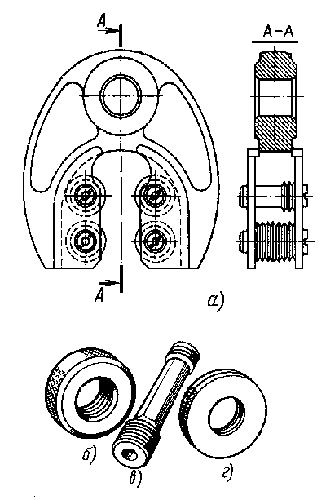

Резьбовые калибры: а) - предельная резьбовая роликовая скоба, б) - проходное кольцо, в) - резьбовой калибр, г) - непроходное кольцо	Схема измерения резьбовым микрометром: а) - среднего диаметра б) - внутреннего диаметра в) - наружного диаметра
