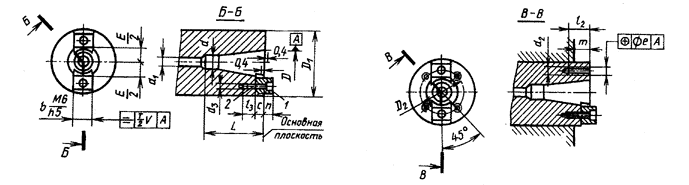

Исполнение 5 Исполнение 6
Исполнение 5 - с конусами от 30 до 70 - для сверлильных и расточных станков и с конусами 30, 40, 45, 50 - для фрезерных станков. |
Исполнение 6 - с конусами 30, 40, 45, 50, 55 - для расточных и фрезерных станков |
Исполнение 7 Исполнение 8
Пример условного обозначения конца шпинделя исполнение 1 с конусом Морзе 1: |

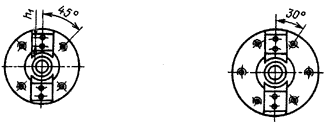

Исполнение 7 - с конусом 60 - для расточных и фрезерных станков. |
Исполнение 8 - с конусами от 65 до 80 -для расточных и фрезерных станков. |
Размеры, мм
Обозначение конуса |
D1 |
D2(js 12) |
е |
d(Н12) |
d1, |
d2 | d3 | |||
Ряды | ||||||||||
1-й |
2-й |
3-й |
4-й (h5) |
|||||||
30 |
- |
50 |
70 |
69,832 |
54,0 |
0,15 |
17,4 |
17 |
М10 |
Мб |
40 |
- |
65 |
90 |
88,882 |
66,7 |
25,3 |
М12 |
|||
80 |
90 |
|||||||||
45 |
80 |
90 |
100 |
101,600 |
80,0 |
32,4 |
21 |
М8 |
||
100 |
- |
|||||||||
50 |
100 |
110 |
125 |
128,570 |
101,6 |
0,2 |
39,6 |
27 |
М16 |
М10 |
125 |
160 |
|||||||||
55 |
160 |
- |
150 |
152,400 |
120,6 |
50,4 |
М20 |
|||
60 |
200 |
- |
20 |
221,440 |
177,8 |
60,2 |
35 |
|||
250 |
220 |
|||||||||
70 |
250 |
- |
335 |
335,000 |
265,0 |
0,25 |
92,0 |
42 |
М24 |
М12 |
320 |
- |
|||||||||
65 |
- |
- |
- |
280,000 |
220,0 |
0,25 |
75,0 |
42 |
М20 |
М12 |
75 |
400,000 |
315,0 |
0,32 |
114,0 |
56 |
М24 |
М20 |
|||
80 |
500,000 |
400,0 |
140,0 |
56 |
МЗО |
Обозначение конуса |
L, не менее |
l2, |
l3 |
с |
m, не менее |
n |
Е/2, не менее |
b |
Винт (поз. 2) |
h1 |
v |
30 |
73 |
16 |
9 |
8,0 |
12,5 |
8,0 |
16,5 |
15,9 |
М6х16 |
- |
0,03 |
40 |
100 |
20 |
16,0 |
23,0 |
|||||||
45 |
120 |
13 |
9,5 |
18,0 |
9,5 |
30,0 |
19,0 |
М8х20 |
|||
50 |
140 |
25 |
18 |
12,5 |
19,0 |
12,5
|
36,0 |
25,4 |
М10х30 |
0,04 |
|
55 |
178 |
30 |
25,0 |
48,0 |
|||||||
60 |
220 |
38,0 |
61,0 |
22 |
|||||||
70 |
315 |
36 |
24 |
20,0 |
50,0 |
20,0 |
90,0 |
32,0 |
М12х45 |
30 |
|
65 |
265 |
36 |
25 |
16,0 |
38,0 |
16,0 |
75,0 |
М10х30 |
28 |
0,05 |
|
75 |
400 |
56 |
30 |
25,0 |
50,0 |
25,0 |
108,0 |
40,0 |
М12х45 |
42 |
|
80 |
500 |
63 |
30 |
31,5 |
50,0 |
31,5 |
136,0 |
М16х60 |
58 |
1. Размер D - по ГОСТ 15945-82.
2. 1-й и 2-й ряды - для сверлильных и расточных станков. Для 1 и 2-го рядов значения d3 не регламентируются.
3. 3-й ряд - для фрезерных станков. Значения D2 даны для 3-го ряда. Для 1 и 2-го рядов значения D2 выбирать по конструктивным соображениям из таблицы.
4. Для станков с ЧПУ резьбовые отверстия d2 допускается не применять.
5. По согласованию с потребителем допускается изготовлять концы шпинделей с размером по 4-му ряду.
6. Допускается изготовлять шпиндели, в том числе координатно-расточных станков, с одним или двумя выступами с размерами шпонки n и b по таблице.
7. Допускается увеличение длины винта и размеров с и l3 до значений, определяемых расчетом
8. Для станков с автоматической сменой инструмента размер L не регламентируется.
Хвостовики инструментов. По ГОСТ 24644-81 хвостовики инструментов изготовляют с конусами Морзе и метрическими: исполнения 1 - 3 -для сверлильных и расточных станков, исполнение 4 - для фрезерных станков. Также изготовляют хвостовики инструментов с конусностью 7:24 исполнения 5 для сверлильных, расточных и фрезерных станков (табл. 57а).

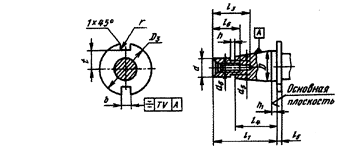

57а. Хвостовики инструментов с конусностью 7 : 24 (ГОСТ 24644-81)
Исполнение 5
Размеры, мм
Обозначение конуса хвостовика инструмента |
D3 |
d |
d5 |
d6 |
h |
h1 |
l1 |
l3, не менее |
l4 |
l5 |
l6, не менее |
t(пред. |
r, не более |
b |
V |
30 |
50 |
17,4 |
16,5 |
М12 |
3 |
1,6 |
70 |
34 (50) |
50 |
8 |
24 |
16,2 |
- |
16,1 |
0,06 |
40 |
63 |
25,3 |
24 |
М16 |
5 |
95 |
43 (70) |
67 |
10 |
32 (30) |
22,5 |
1 |
|||
45 |
80 |
32,4 |
30 |
М20 |
6 |
3,2
|
110 |
53 (70) |
86 |
40 (38) |
29,0 |
19,3 |
|||
50 |
97,5 |
39,6 |
38 |
М24 |
8 |
130 |
62 |
105 |
12 |
47 |
35,6 |
2 |
|
0,1 |
|
55 |
130 |
50,4 |
48 |
9 |
168 |
(90) |
130 |
(45) |
45,0 |
25,7 |
|||||
60 |
156 |
60,2 |
58 |
МЗО |
10 |
210 |
76 (110) |
165 |
59 (56) |
60,0 |
|
||||
65 |
195 |
75,0 |
72 |
М32 |
12 |
4,0 |
- |
89 |
- |
- |
70 |
72,0 |
32,4 |
||
70 |
250 |
92,0 |
90 |
М36 |
14 |
300 |
89 (160) |
256 |
16 |
86,0 |
|
||||
75 |
280 |
114 |
110 |
М48 |
16 |
5,0 |
- |
115 |
- |
- |
92 |
104 |
2 |
40,5 |
|
80 |
350 |
140 |
136 |
18 |
6,0 |
115 |
132 |
Примечания: 1. Размер Д - по ГОСТ 15945-82. 2. В технически обоснованных случаях допускается увеличивать размер D до значений D1
по табл. 57. 3. Размеры хвостовиков инструментов и технические требования на их изготовление для станков с ЧПУ с конусами 30 ... 50 по
ГОСТ 25827-93. Допускается применять такие хвостовики инструментов к станкам без ЧПУ. 4. Допускается изготовление хвостовиков инструментов с диаметром D = 100 мм для конуса 50, D = 160 мм для конуса 60. 5. Размеры, заключенные в скобки, при новом проектировании не применять.

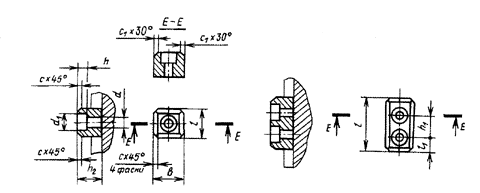

58. Шпонки (поз. 1 на эскизе к табл. 57)
(ГОСТ 24644-81)
Размеры, мм
Обозначение конуса конца шпинделя |
b(h5) |
d |
d1 |
h |
h1 |
h2 |
l, не более |
l1 |
с |
с1 |
30 |
15,9 |
7 |
12 |
6 |
- |
16 |
17 |
- |
1 |
1 |
40 |
20 |
|||||||||
45 |
19,0 |
9 |
14 |
8 |
19 |
|||||
50 |
25,4 |
11 |
17 |
10 |
25 |
26 |
1,5 |
1,5 |
||
55 |
||||||||||
60 |
22 |
46 |
12,0 |
|||||||
65 |
32,0 |
32 |
58 |
15,0 |
2,5 |
2,5 |
||||
70 |
13 |
20 |
12 |
30 |
40 |
68 |
19,0 |
|||
75 |
40 |
42 |
50 |
86 |
22,0 |
|||||
80 |
17 |
26 |
16 |
58 |
63 |
106 |
24,0 |
Примечания:
1. Для станков с ЧПУ допускается увеличивать размеры с1 и h2 на одно и то же значение.
2. В технически обоснованных случаях допускается увеличивать размер l в пределах габарита, определяемого значениями D1, по табл. 57 (исполнения 5-8).
3. Твердость шпонок 36 ... 40 НRСэ.
Пример обозначения шпонки для конца шпинделя с конусом 30: Шпонка 30 ГОСТ 24644-81.

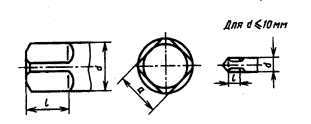

59. Диаметры, квадраты и отверстия под квадраты хвостовиков инструментов (ГОСТ 9523-84, ИСО 237-75)
Размеры, мм
Квадраты и диаметры хвостовиков основной серии
d* |
Предпочтительный |
Квадрат |
d* |
Предпочтительный |
Квадрат |
||||
св. |
до |
а |
l |
св. |
до |
а |
l |
||
1,06 |
1,18 |
1,12 |
0,90 |
4 |
10,60 |
11,80 |
11,20 |
9,00 |
12 |
1,18 |
1,32 |
1,25 |
1,00 |
11,80 |
13,20 |
12,50 |
10,00 |
13 |
|
1,32 |
1,50 |
1,40 |
1,12 |
13,20 |
15,00 |
14,00 |
11,20 |
14 |
|
1,50 |
1,70 |
1,60 |
1,25 |
15,00 |
17,00 |
16,00 |
12,50 |
16 |
|
1,70 |
1,90 |
1,80 |
1,40 |
17,00 |
19,00 |
18,00 |
14,00 |
18 |
|
1,90 |
2,12 |
2,00 |
1,60 |
19,00 |
21,20 |
20,00 |
16,00 |
20 |
|
2,12 |
2,36 |
2,24 |
1,80 |
21,20 |
23,60 |
22,40 |
18,00 |
22 |
|
2,36 |
2,65 |
2,50 |
2,00 |
23,60 |
26,50 |
25,00 |
20,00 |
24 |
|
2,65 |
3,00 |
2,80 |
2,24 |
5 |
26,50 |
30,00 |
28,00 |
22,40 |
26 |
3,00 |
3,35 |
3,15 |
2,50 |
30,00 |
33,50 |
31,50 |
25,00 |
28 |
|
3,35 |
3,75 |
3,55 |
2,80 |
33,50 |
37,50 |
35,50 |
28,00 |
31 |
|
3,75 |
4,25 |
4,00 |
3,15 |
6 |
37,50 |
42,50 |
40,00 |
31,50 |
34 |
4,25 |
4,75 |
4,50 |
3,55 |
42,50 |
47,50 |
45,00 |
35,50 |
38 |
|
4,75 |
5,30 |
5,00 |
4,00 |
7 |
47,50 |
53,00 |
50,00 |
40,00 |
42 |
5,30 |
6,00 |
5,60 |
4,50 |
53,00 |
60,00 |
56,00 |
45,00 |
46 |
|
6,00 |
6,70 |
6,30 |
5,00 |
8 |
60,00 |
67,00 |
63,00 |
50,00 |
51 |
6,70 |
7,50 |
7,10 |
5,60 |
67,00 |
75,00 |
71,00 |
56,00 |
56 |
|
7,50 |
8,50 |
8,00 |
6,30 |
9 |
75,00 |
85,00 |
80,00 |
63,00 |
62 |
8,50 |
9,50 |
9,00 |
7,10 |
10 |
85,00 |
95,00 |
90,00 |
71,00 |
68 |
9,50 |
10,60 |
10,00 |
8,00 |
11 |
95,00 |
106,00 |
100,00 |
80,00 |
75 |
* Из числа возможных диаметров в определенном интервале выбирается значение, ближайшее к значению предпочтительного диаметра хвостовика.
Квадраты и диаметры хвостовиков дополнительной серии
Диаметр хвостовика* d |
Квадрат |
Диаметр хвостовика* d |
Квадрат |
||||
св. |
до |
а |
l |
св. |
до |
а |
l |
1,06 |
1,12 |
0,90 |
4 |
3,15 |
3,35 |
2,65 |
5 |
1,12 |
1,18 |
0,95 |
3,35 |
3,55 |
2,80 |
||
1,18 |
1,25 |
1,00 |
3,55 |
3,75 |
3,00 |
||
1,25 |
1,32 |
1,06 |
3,75 |
4,00 |
3,15 |
6 |
|
1,32 |
1,40 |
1,12 |
4,00 |
4,25 |
3,35 |
||
1,40 |
1,50 |
1,18 |
4,25 |
4,50 |
3,55 |
||
1,50 |
1,60 |
1,25 |
4,50 |
4,75 |
3,75 |
||
1,60 |
1,70 |
1,32 |
4,75 |
5,00 |
4,00 |
7 |
|
1,70 |
1,80 |
1,40 |
5,00 |
5,30 |
4,25 |
||
1,80 |
1,90 |
1,50 |
5,30 |
5,60 |
4,50 |
||
1,90 |
2,00 |
1,60 |
5,60 |
6,00 |
4,75 |
||
2,00 |
2,12 |
1,70 |
6,00 |
6,30 |
5,00 |
8 |
|
2,12 |
2,24 |
1,80 |
6,30 |
6,70 |
5,30 |
||
2,24 |
2,36 |
1,90 |
6,70 |
7,10 |
5,60 |
||
2,36 |
2,50 |
2,00 |
7,10 |
7,50 |
6,00 |
||
2,50 |
2,65 |
2,12 |
7,50 |
8,00 |
6,30 |
9 |
|
2,65 |
2,80 |
2,24 |
8,00 |
8,50 |
6,70 |
||
2,80 |
3,00 |
2,36 |
5 |
8,50 |
9,00 |
7,10 |
10 |
3,00 |
3,15 |
2,50 |
9,00 |
9,50 |
7,50 |
* Из числа возможных диаметров в определенном интервале предпочтительным является значение, ближайшее к верхнему пределу.
Поля допусков размеров диаметров и квадратов (ГОСТ 9523-84)
Размер |
Поле допуска |
|
а (для квадрата) |
Хвостовик |
h12 (включая погрешность формы и расположения) |
h11 (рекомендуемый допуск на изготовление) |
||
d |
h9 или h11 |
Отверстия под квадраты
