Разъемы и клеммы сервоусилителя

Рис. Разъемы и клеммы сервоусилителя

Контактные площадки P5, P6, P7

№ контакта	Назначение
P5	"A" к энкодеру (серводвигателю)
P6	"B" к энкодеру (серводвигателю)
P7	"C" к энкодеру (серводвигателю)

Примечание: В модели ДВПМ-100 данные площадки уже подключены к энкодеру (серводвигателю)

Разъем X1 (не задействован)

№ контакта	Назначение
1	не задействован
2	Не задействован
3	Не задействован
4	Не задействован
5	Не задействован
6	Не задействован
7	Не задействован
8	Не задействован

Разъем X2 (для внешнего источника управления)

№ контакта	Назначение
1	Подключение переменного резистора
2	Включение / выключение
3	Подключение переменного резистора
4	Реверс
5	Общий

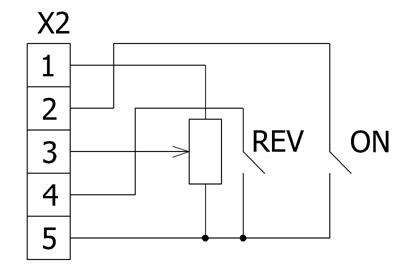

Рис. Разъем X2 сервоусилителя

Разъем X3 (шаг-направление)

№ контакта	Назначение
1	GND_IN
2	не задействован
3	STEP_IN
4	DIR_IN

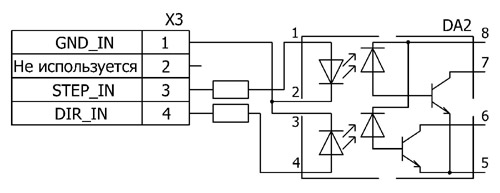

Рис. Разъем X3 сервоусилителя

Разъем X3_2 (Разъем питания)

№ контакта	Назначение
1	GND
2	+5V
3	Не используется
4	GND2
5	GND
6	Не используется
7	Не используется
8	Не используется
9	+5V
10	+15V

Разъем X4 (MODBUS/RTU)

№ контакта	Назначение
1	"A"
2	"B"
3	GNDBUS
4	не используется

Рис. Разъем X4 сервоусилителя

Разъем X5 (Разъем питания)

№ контакта	Назначение
1	GND
2	+5V
3	Не используется
4	GND2
5	GND
6	Не используется
7	Не используется
8	Не используется
9	+5V
10	+15V

Разъем X4_2 (Концевики: 2 входа типа "сухие контакты")

№ контакта	Назначение
1	+	Вход 1
2	-
3	+	Вход 2
4	-

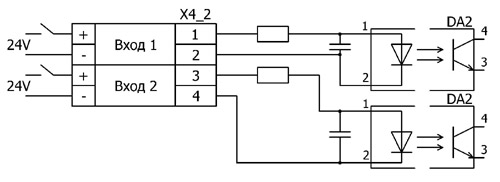

Рис. Разъем X4_2 сервоусилителя

Разъем X5_2 (Исполнительное устройство: 2 релейных выхода)

№ контакта	Назначение
1	Релейный выход группа 1
2
3
4	Релейный выход группа 2
5
6

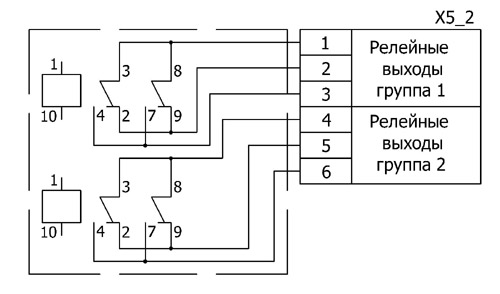

Рис. Разъем X5_2 сервоусилителя

Разъем X10 (Питание ~220V)

№ контакта	Назначение
1	~220V
2
3	GND

Разъем XP1 (Подключение цифрового энкодера)

№ контакта	Назначение
1	+5V
2	Не используется
3	Не используется
4	GND
5	Не используется

Разъем XP2 (Квадратурный вход для инкрементального энкодера)

№ контакта	Назначение
1	+5V
2	Не используется
3	Квадратурный вход 1
4	Квадратурный вход 2
5	GND

Разъем XP4 (Терминатор MODBUS/RTU)

№ контакта	Назначение
1	Контакт 1
2	Контакт 2

Разъем XP5 (Терминатор MODBUS/RTU)

№ контакта	Назначение
1	Контакт 1
2	Контакт 2

Структурная схема подключений сервоусилителя
Подключение внешних устройств к сервоусилителю
Разъемы двигателя и энкодера
Схема подключения сервоусилителя и серводвигателя
