Разъемы двигателя и энкодера

Разъемы двигателя и энкодера

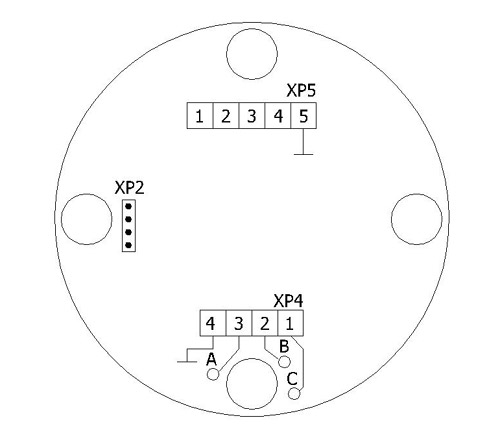

Рис. Разъемы двигателя и энкодера


Разъем XP5
№ контактаНазначение
1+5V
2"A" на сервоусилитель RS485
3"B" на сервоусилитель RS485
4GND
5Экран


Разъем XP4
№ контактаНазначение
1"C" на сервоусилитель
2"B" на сервоусилитель
3"A" на сервоусилитель
4Экран


Разъем XP2
№ контактаНазначение
1не используется
2не используется
3не используется
4не используется
